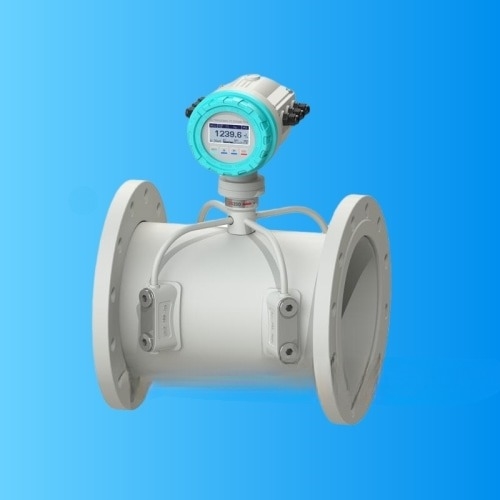

管段式超声波流量计的工作原理与应用分析

　　管段式超声波流量计是一种高精度的流量测量仪器，广泛应用于石油、化工、水处理、电力等多个行业。它的工作原理基于超声波的传播特性，通过测量声波在流体中的传播时间差来计算流量。本文将详细探讨其工作原理、主要特点以及应用分析。


　　一、工作原理


　　管段式超声波流量计主要由发射器、接收器和数据处理单元组成。其工作原理可以分为以下几个步骤：


　　1、超声波发射：内部的超声波发射器向流体中发射超声波脉冲。在无流动的情况下，发射的超声波将在流体中以相同的速度传播到达接收器。


　　2、超声波接收：在流体有流动时，超声波的传播速度会受到流体流速的影响。若流体朝发射器方向流动，声波前进的速度会增加；反之，若流体逆流，则声波的传播速度会减小。


　　3、时间差测量：通过比较声波在顺流和逆流时的传播时间，能够计算出流体的平均流速。具体来说，超声波在顺流方向的传播时间和逆流方向的传播时间之差可以用来推算出流速。


　　4、流量计算：根据流速和管道的截面积(A)，可以利用公式Q=A×v来计算流量，其中Q为流量，v为流速。


　　二、主要特点


　　1、非接触式测量：管段式超声波流量计采用超声波进行测量，不与流体直接接触，因此不会影响流体本身的性质，适用于各种液体和气体的测量。


　　2、高精度与稳定性：由于其精确的时间差测量技术，它在流量测量方面具有很高的精度和较好的长期稳定性。


　　3、适应性强：该类型的流量计可以适应多种流体，包括清水、污水、化学品以及含固体颗粒的流体，甚至在高温、高压等恶劣环境下也能正常工作。


　　4、安装灵活：一般为便携式设计，安装和维护相对简单，可以根据需要随时进行拆卸和移动。


　　5、智能化功能：通常配备有智能化的数据处理功能，可以实现实时监测、数据记录和远程传输，提高了流量测量的管理效率。


　　三、应用分析


　　因其优势被广泛应用于多个行业：


　　1、石油与天然气行业：在油气的勘探、开采、运输和储存过程中，需要精确的流量测量，以保证操作的安全与经济性。


　　2、化工行业：在化学反应过程中，用于监测原料的投加量以及反应产物的流出量，确保生产过程的稳定性。


　　3、水处理行业：在城市供水和污水处理过程中，用于监控水的流入和流出，帮助优化水资源的管理。


　　4、电力行业：在冷却水和蒸汽的流量监测中，能够确保设备的正常运行，防止过热或冷却不足。


　　5、食品与饮料行业：在生产过程中，可用于监测液体原料的流动，确保产品的质量和卫生。


　　管段式超声波流量计凭借其高精度、非接触式测量、适应性强等特点，已成为现代工业中关键的流量测量工具。随着科学技术的发展，其智能化和自动化程度将进一步提升，它的应用领域也将不断扩展，为各行各业的生产和管理提供更加精准的数据支持。
